Применение
- Предназначен для установки в частных коттеджах, небольших многоквартирных домах и предприятиях с среднем расходом воды;
- Может быть установлен в помещениях с повышенной влажностью, а также затапливаемых колодцах;
- Предназначен для измерения объема потребленной сетевой и питьевой воды с максимальной температурой 40° C и давлением до 1,6 МПа;
- ВКМ «РОСИЧ» ДГ может быть интегрирован в автоматизированную систему сбора данных(АСКУЭ).
Варианты оснащения
стандартное исполнение:
- латунный корпус;
- присоединение резьбовое;
- окрашенный корпус синего цвета;

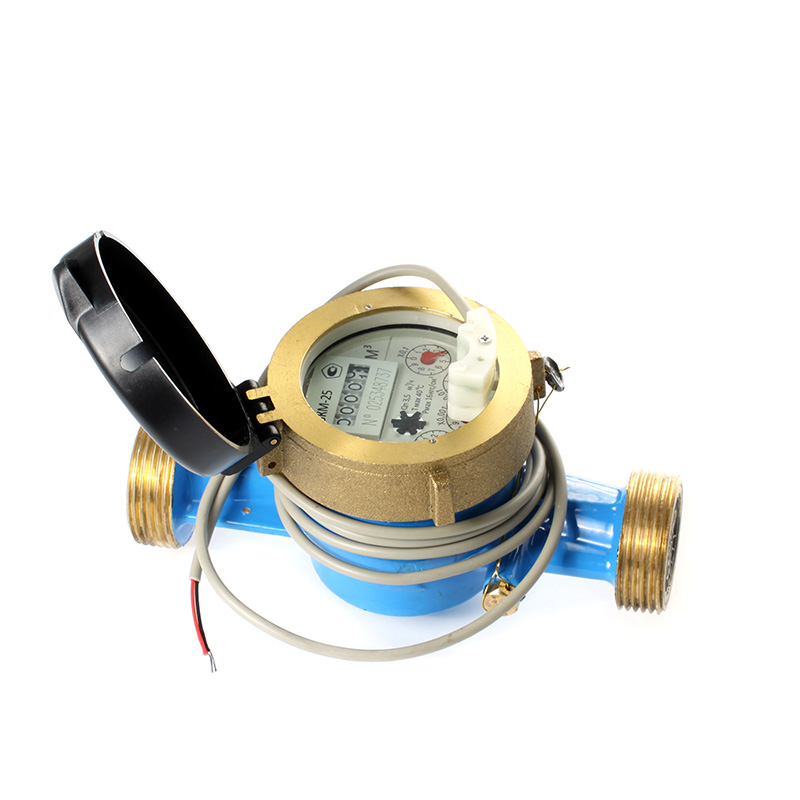

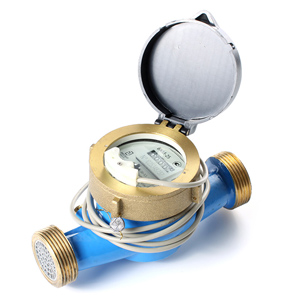

модификация счетчика с импульсным выходом (ДГ):
- латунный корпус;
- присоединение резьбовое;
- окрашенный корпус синего цвета;
- датчик герконовый;
-
Достоинства
- Счетчик воды работает в затапливаемых помещениях и колодцах;
- Мокроходный счетчик воды не имеет разделения на «сухую» и «мокрую» часть, прямая передача вращения крыльчатки в счетный механизм без использования магнитной муфты обеспечивает высокую чувствительность счетчика, особенно в области малых расходов;
- Счетный механизм заполнен техническим глицерином, что позволяет индикаторному табло всегда оставаться чистым для комфортного снятия показаний;
- Латунный корпус;
- Возможность интеграции счетчика в автоматизированную систему сбора данных (АСКУЭ) в комплектации счетчика воды импульсным выходом (ДГ);
- Счетчик воды герметичен и выдерживает максимальное рабочее давление до 1.6МПа;
- СТЕПЕНЬ ЗАЩИТЫ ОБОЛОЧКИ IP68;
- Высокая точность снятия показаний, близка к метрологическому классу С;
- Может быть оснащен герконовым датчиком импульсов (ДГ), что позволяет снимать показания с помощью выносного индикатора;
- Полностью соответствует ГОСТ Р 50193 и требованиям санитарно-эпидемиологического контроля;
- Не требует прокладки электрических сетей – счетчик независим от источников питания;
- Счетный механизм закрыт толстым поликарбонатным стеклом;
- Бесшумная работа счетчика воды;
- Оснащён защитной крышкой;
- Счетчик неприхотлив к условиям эксплуатации;
- МЕЖПОВЕРОЧНЫЙ ИНТЕРВАЛ 6 ЛЕТ.
-
Точность
Конструкция одноструйных счетчиков простая и надежная. Это обеспечивает высокую точность измерений на протяжении всего срока службы прибора.
На работоспособность счетчика ВКМ «РОСИЧ» не влияют внешние магнитные поля. Между счетным механизмом счетчика и крыльчаткой – надежная механическая передача.
Вращение крыльчатки напрямую передается на счетный механизм, что обеспечивает повышенную точность показаний.
Счетный механизм заполнен глицерином, который защищает от содержащихся в воде примесей. ВКМ «РОСИЧ» имеет повышенную стойкость к коррозии. В конструкции присутствует специальное стекло с высокой устойчивостью к давлению и к внешнему воздействию.
-
Считывание показаний
Счетчик имеет индикаторное устройство с роликовыми барабанчиками. Счетный механизм обеспечивает отображение показаний в м³ и его долях. Специальный состав высококачественной краски, нанесенной на них, позволяет долго и комфортно работать с показаниями счетчика. Счётный механизм заполнен глицерином, с помощью свойств которого счетный механизм защищен от проникновения воды и загрязнений. Прибор выпускается в модификации с дистанционным съемом показаний – ВКМ «РОСИЧ» ДГ. Для дистанционной передачи данных используется герконовый датчик. Модификация, оборудованная датчиком геркона, позволяет устанавливать счетчик в местах, где затруднено визуальное снятия показаний с счетного механизма, а также позволяет подключать к системам АСКУЭ.
-
Принцип работы
Принцип работы водосчетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием протекшей воды. Количество оборотов крыльчатки пропорционально количеству протекшей воды. Вращение крыльчатки передается на счетный механизм механически - через общую металлическую ось (разделение на сухую и мокрую части счетчика отсутствуют). Масштабирующий редуктор счетного механизма приводит число оборотов крыльчатки к значениям протекшей воды в м³ и его долях.
-
Комплектация
- счетчик воды;
- паспорт;
- комплект присоединительных частей;
- герконовый датчик – для модификации ДГ.
